SII 新一代超靈敏小動物活體光學成像系統
生物發光/熒光/切倫科夫/明場多模態成像
選配X-射線成像、3D成像和定量分析
超高靈敏度，最小檢測光子數很少
先進的熒光激發光源，超窄帶寬LED和濾光片一體化設計
成像通量高，同時多達10只小鼠或2只大鼠
詳情
產品原理
小動物活體光學成像（optical in vivo imaging）技術主要包括生物發光（bioluminescence）與熒光（fluorescence）成像兩種技術。
生物發光成像（BLI）：用熒光素酶（luciferase）基因標記細胞或DNA，利用其產生的熒光素酶與相應底物發生生化反應產生生物體內的探針光信號。為生化反應，無需激發光源，光信號較弱（要求成像靈敏度高），無背景，信噪比高，可定量分析，屬于功能性成像。
熒光成像（FLI）：采用熒光報告基因（如GFP、RFP）或Cyt及dyes等熒光染料或探針進行標記，在激發光源照射下，通過電子躍遷，熒光蛋白、染料或探針發出熒光信號。為物理反應，需要激發光源，光信號強，背景較高，信噪比較差，一般定性分析，屬于功能性成像。
X-射線成像：X-射線源發出的光照在生物體上，根據不同組織對X線的吸收與透過率的不同，由探測器接收透過該層面的X射線。一般屬于結構性成像，為生物發光/熒光提供解剖學定位；也可做新型X-射線熒光成像。
切倫科夫成像：放射性示蹤劑的光學成像，相比傳統核素成像，節約成像成本和時間，數分鐘內即可完成，可進行臨床轉化研究和定量分析。
明場成像：拍攝生物體的外表面，類似于普通的相機成像。
產品特點
美國SII（Spectral Instruments Imaging）新一代超靈敏小動物活體光學成像系統的前身是第一代精諾真（Xenogem）系統，與PE IVIS系列同源。其主要功能是追蹤并檢測標記細胞/基因在體內的活動/表達，探查發光物質如熒光探針、新型發光材料及標記藥物等在活體內的分布、代謝、及其對病灶處的靶向與聚集等活動，并可用于體外相關實驗。
SII系統可以在同一實驗中應用不同成像模式研究相關聯的生物學現象，同時具備高靈敏生物發光成像（BLI）、熒光成像（FLI）、切倫科夫成像（Cerenkov）以及明場成像功能，選配X-射線成像和3D成像和定量分析功能，并能將多種成像模式進行融合展示和進一步分析。

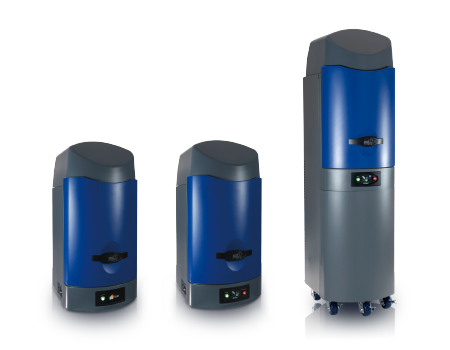

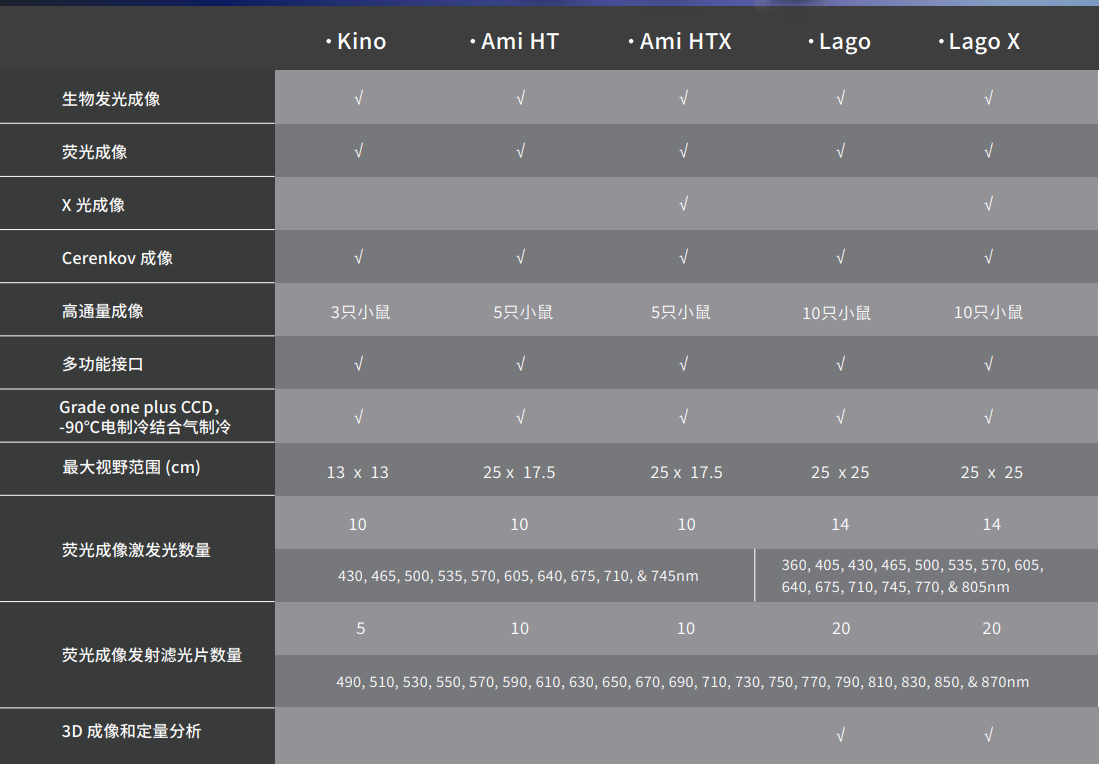

旗艦款Lago X 3D的性能特點總結如下：
1. CCD：科學一級加（Grade one plus）CCD，有效像素400萬以上，絕對 -90℃，電制冷結合風冷，無液體或氣體泄漏風險。
2. 高靈敏度：可檢測極低量光子數，最低檢測光子數≤45 photons/sec/cm2/sr，性能優越。

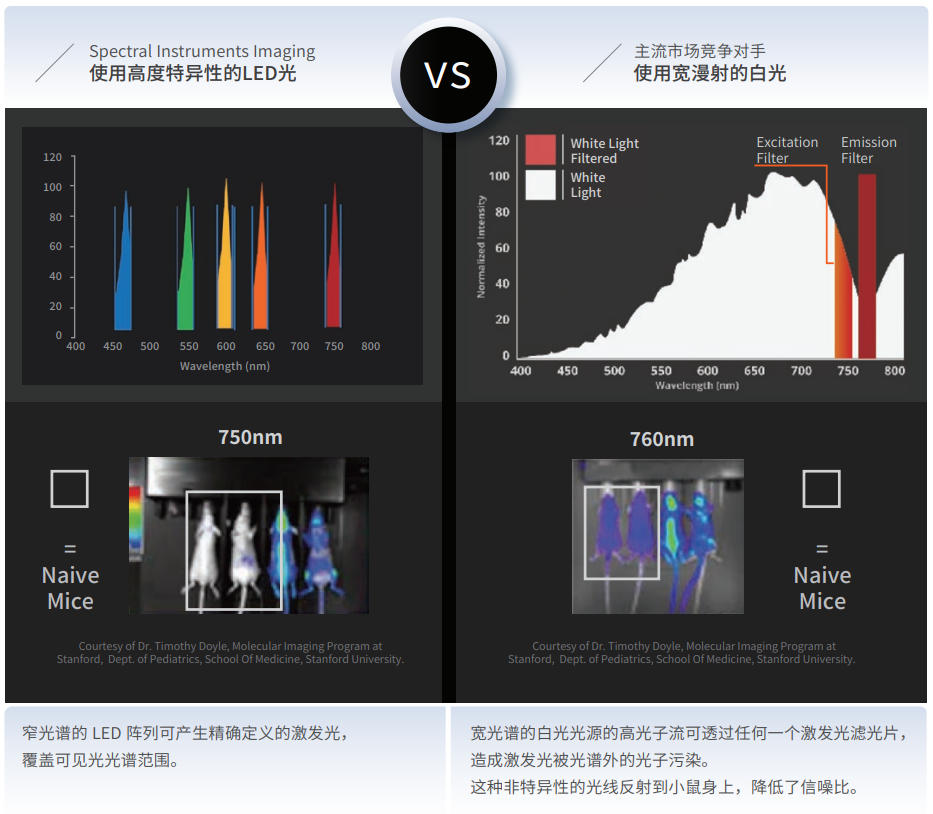

3. 熒光激發光源：新型的超窄帶寬 LED 和濾光片一體化設計，有效功率388W，最大限度降低背景信號、改善信噪比，適合近紅外Ⅰ區的熒光探針成像。
4. 激發光光源：14組LED陣列（覆蓋360nm-805nm波段范圍），帶寬±10nm。
5. 發射光濾光片：20個濾光片（覆蓋490nm-870nm波段范圍），帶寬±10nm，可定制。
6. 切倫科夫成像：可做Cerenkov成像（核素光學成像）。
7. X-射線成像：可做低輻射劑量的X-射線成像和新型X-射線熒光成像。
8. 3D成像：可做三維成像和定量分析。
9. 大視野、高通量成像：最多同時10只小鼠或2只大鼠。
10. 絕對定量分析：依據 NIST 國際標準進行絕對定量校準，保證不同成像參數獲得的結果一致。
11. 出廠校準：出廠前進行NIST國際標準的絕對定量校準和儀器背景噪音校準，終身無需再次校準。
12. 分析軟件：免費、免許可、無限量安裝，具備熒光光譜分離算法和背景扣除功能。
13. 多模態整合：可以和其他模態，如和PET、SPECT、CT、MRI等圖像相融合。

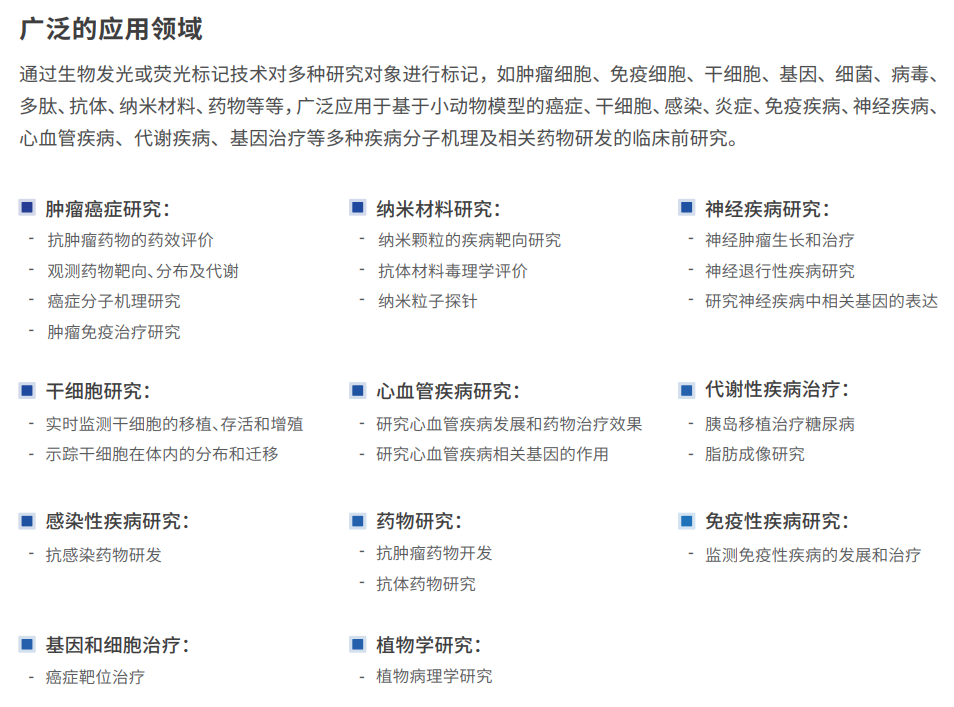

廣泛的應用
應用展示
1、生物發光的早期檢測SII成像
生物發光vs MRI和micro-CT，說明在2hr的早期，就有生物發光信號，而MRI和micro-CT成像要等待更長時間。
小鼠原位肺癌模型，實驗過程：
1、裸鼠，雌性，10-11周齡；
2、靜脈注射編碼螢火蟲熒光素酶（Fluc）的人肺癌A549細胞，5.74 x 10^5 cells/0.1 mL 1xPBS；
3、第0周的2hr就有很強的生物發光信號，24hr時肺部信號被清除；
4、與MRI和micro-CT相比是更早期的檢測。
2、生物發光的早期腫瘤檢測SII成像
《利用血管內造影劑進行手術過程中的成像》：生物發光的早期腫瘤檢測，隨時間的定量的信號監控。
動物模型：大鼠原位多形性成膠質細胞瘤模型，雌性大鼠，n=4；10^5 C6細胞，表達螢火蟲熒光素酶，5μL顱內注射，使用立體框架。
3、熒光成像微量細胞跟蹤SII成像

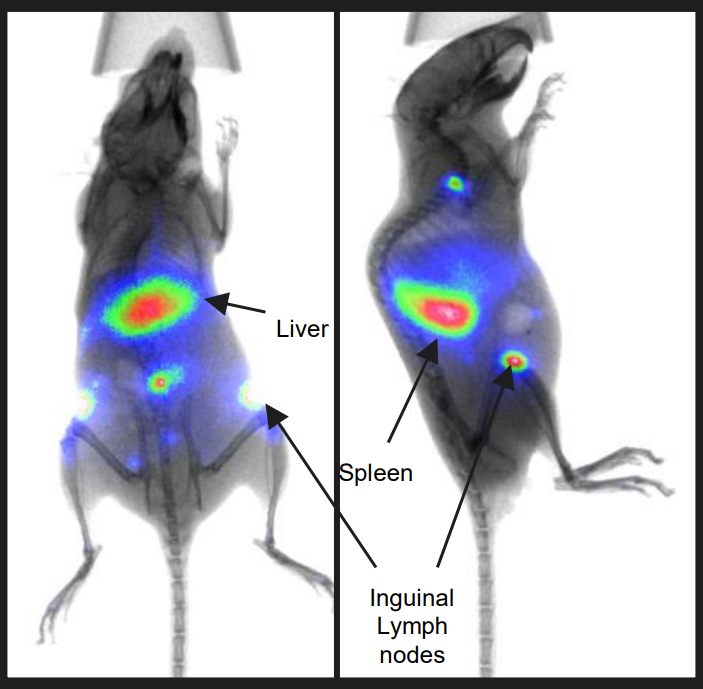

外周淋巴結的T細胞的示蹤：對小鼠進行X-射線輻射，尾靜脈輸入DiR標記的T細胞，評估T細胞在外周淋巴結中的分布（圖中為腹股溝淋巴結），可看到微量細胞也可以跟蹤。
4、體內靶向的特異性研究SII成像
《光敏劑IR700的affibody引導的PDGFRβ特異性的遞送，對結腸癌的靶向血管的光動力治療有效》：結腸癌腫瘤的移植模型，看出熒光標記的藥物在體內靶向腫瘤部位。
5、納米顆粒穿過血腦屏障（BBB）的SII成像

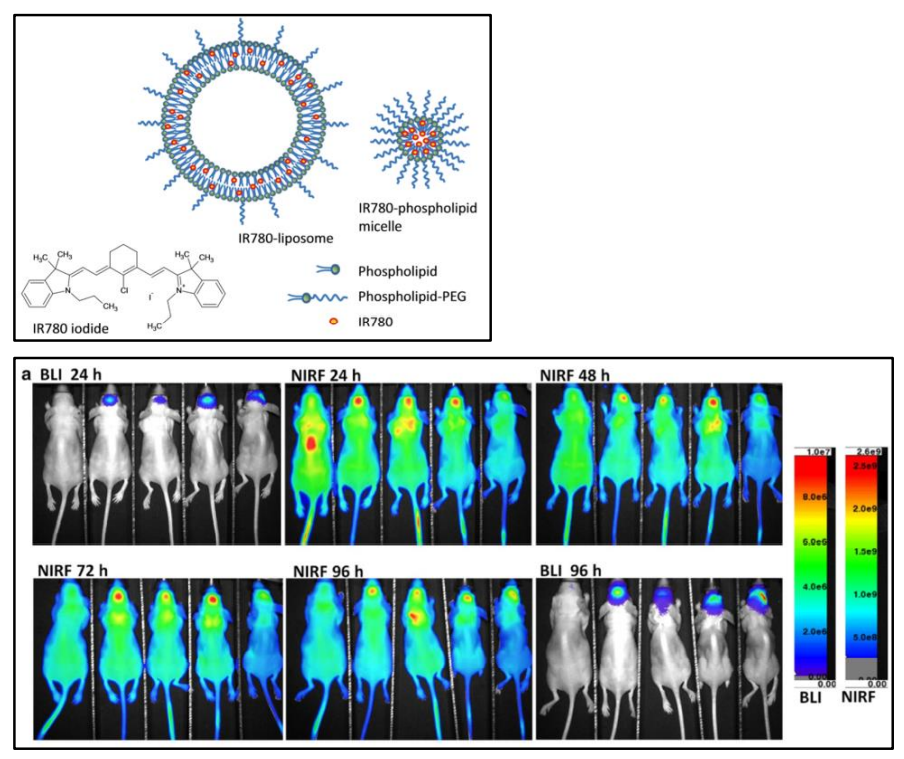

《帶IR780染料的磷脂納米顆粒對腦腫瘤的近紅外熒光成像》：用生物發光定位人GBM（多形性膠質母細胞瘤）的位置，用熒光成像實時跟蹤IR780-磷脂膠束納米顆粒的運行，觀察到其穿過血腦屏障（BBB）。此納米顆粒用近紅外熒光（NIRF）成像跟蹤（Ex/Em 745/810nm，1sec），顯示了SII在近紅外Ⅰ區的優秀的成像性能。
動物模型，實驗過程：
1、小鼠原位多形性膠質母細胞瘤異種移植模型；
2、5 × 10^5 U87M2/luc人GBM細胞注入腦內帶立體框架的腦實質；
3、4 nmol IR780 -磷脂膠束納米顆粒，100 μL PBS，經尾靜脈注射
4、IR780 -磷脂膠束在體內用近紅外熒光（NIRF）成像跟蹤（Ex/Em 745/810nm，1sec）；
5、BLI證實U87M2/luc細胞原位定位。

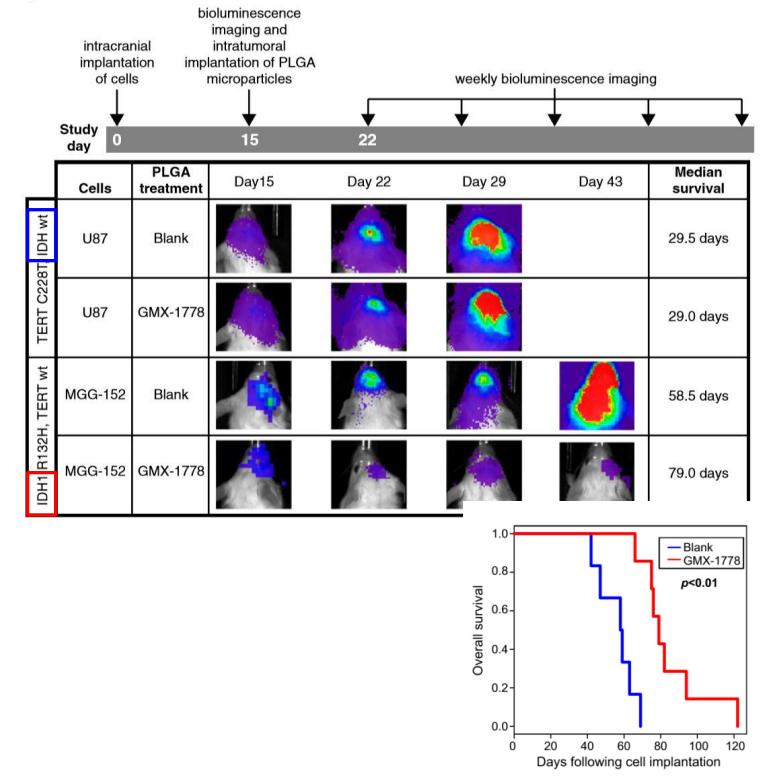

6、膠質瘤治療效果的評估
《腦膠質瘤基因型靶向的局部治療》：對于IDH+的腫瘤，用裝載GMX-1778的微粒進行治療，腫瘤體積變小，動物生存率提高。
實驗設計：
1、用IDH1+（MGG152）或IDH1-（野生型，U87）膠質瘤細胞系建立低級別膠質瘤的SCID小鼠模型，都轉導了熒光素酶；
2、建立模型后第15天，用裝載GMX-1778（5μM）的直徑4mm的PLGA微粒（MPs）處理，提供持續的、局部的藥物傳遞。
7、病毒介導的腫瘤形成SII成像
《腺病毒Cre注射介導的未分化的多形性肉瘤的Trp53 fl/fl/Pten fl/fl小鼠模型，進行體內生物發光成像》，皮下注射（左圖）和肌肉內注射（右圖），可觀察到腺病毒Cre介導的腫瘤的形成。
1、動物模型：軟組織肉瘤的誘導形成，用腺病毒-Cre重組酶注射進入Trp53 fl/fl/Pten fl/fl lox-stop lox luciferase C57/B6小鼠形成
2、皮下或肌肉內注射：對照組：1x10^8 pfu Ad5 CMV-eGFP；測試組：1x10^8 pfu Ad5 CMV-Cre 重組酶 eGFP。
8、癌癥轉移檢測的SII成像

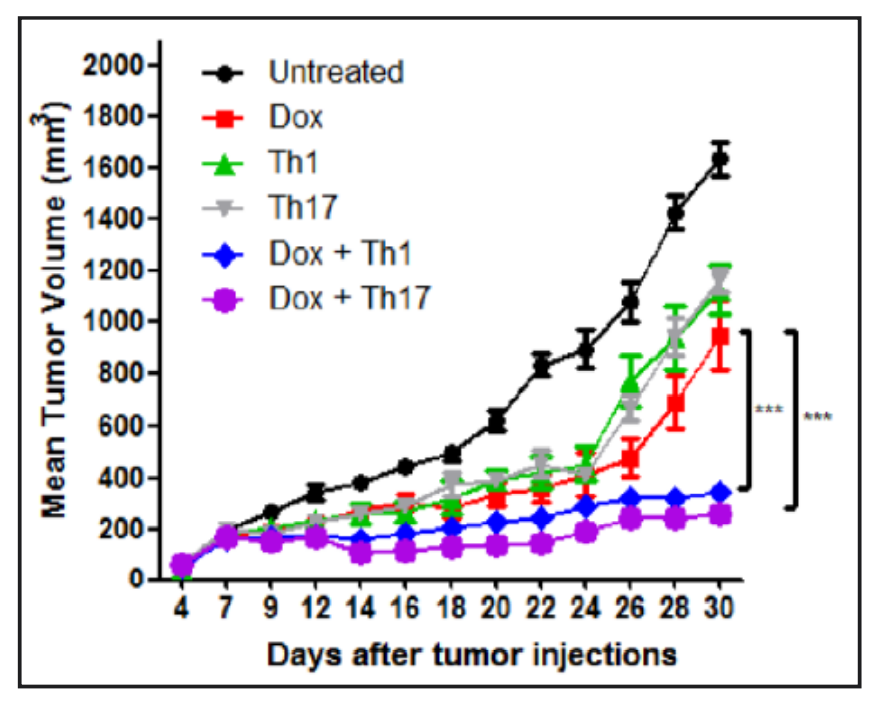

《阿霉素可消除骨髓來源的抑制細胞，促進乳腺癌中過繼性T細胞轉移的效率》：在體內檢測轉移的腫瘤。用阿霉素（DOX）、輔助性T細胞（Th1、Th17）治療，腫瘤體積減小。

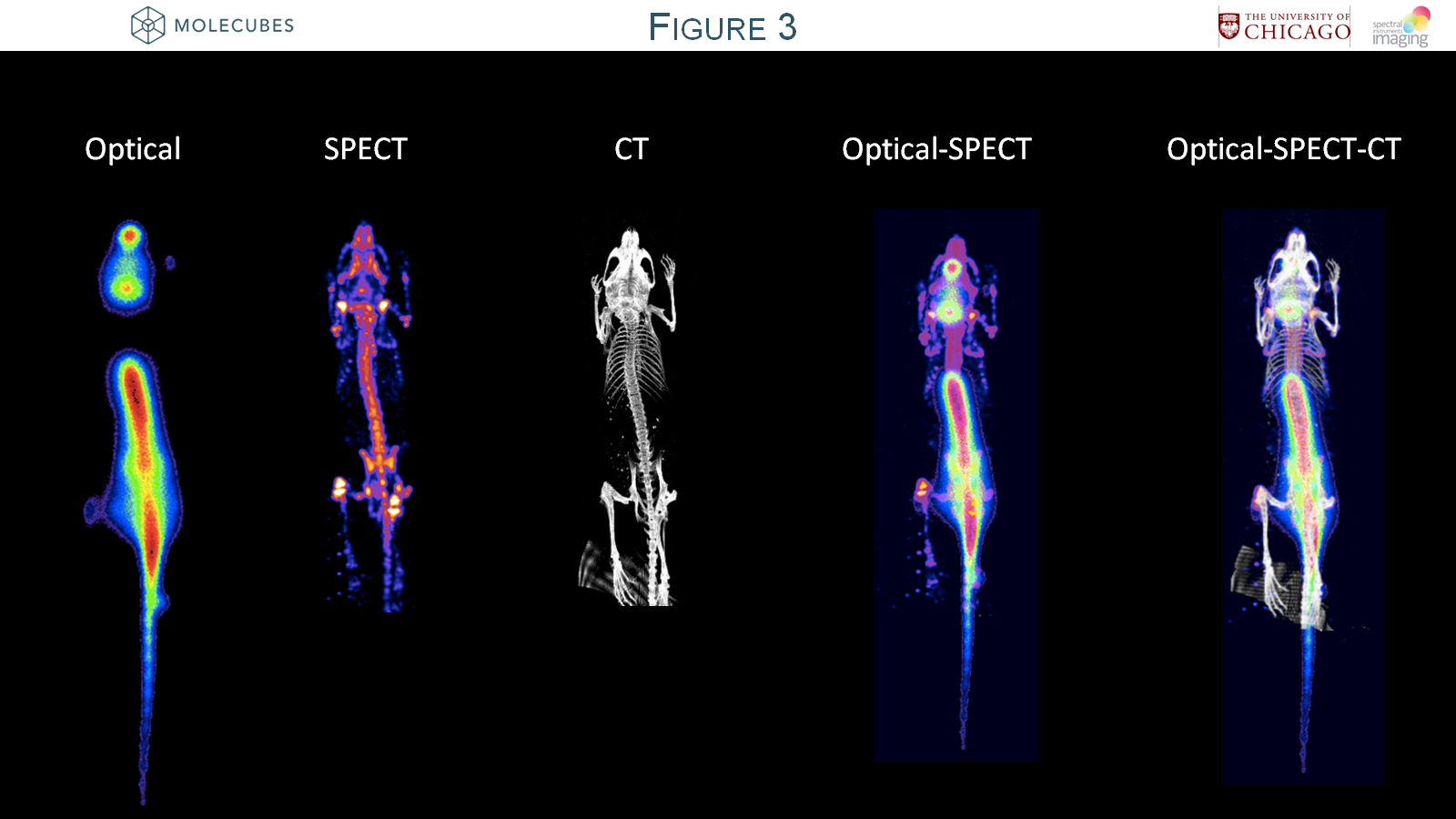

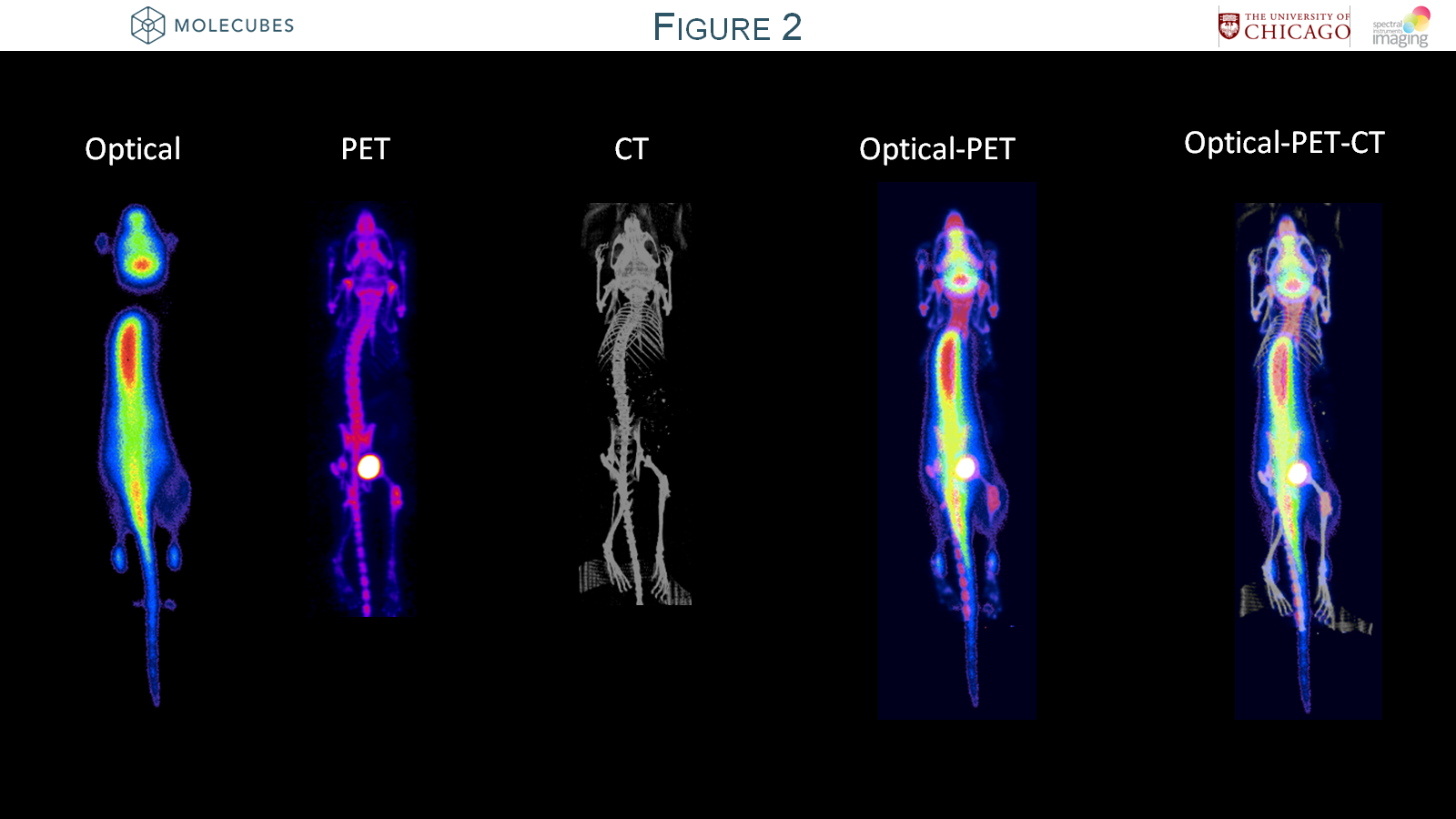

9、SII光學成像和PET、SPECT、CT成像的融合
SII活體光學成像和Molecubes（PET、SPECT、CT）成像的融合：
