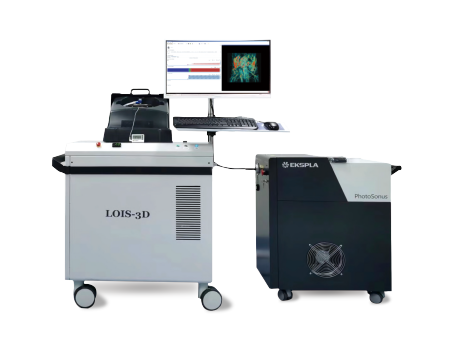

TomoWave 小動物全身3D光聲成像系統
采用獨立外置高能量Nd:YAG和 OPO 可調式激光器，提供650-2300 nm連續脈沖激光激發, 可實現近紅外一區和近紅外二區小動物全身3D光聲成像效果。
速度快-完成一次全身光聲掃描快至36秒。
通量高-動物全身固定床4個，可實現活體腦部及全身成像。
詳情

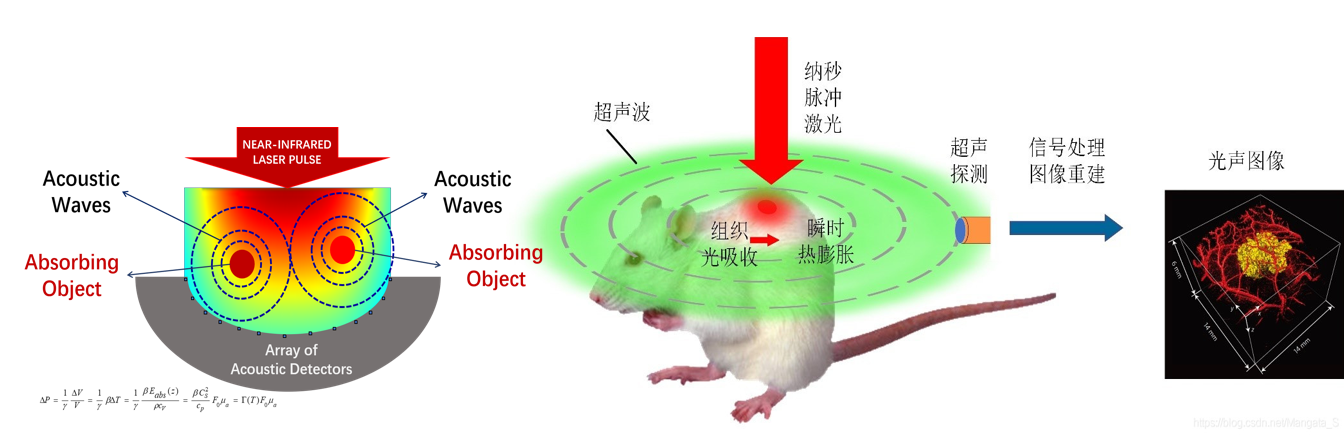

產品原理
光聲成像是一種將光學激發與超聲檢測相結合的新興無創混合成像技術。在成像過程中，光聲造影劑吸收非電離脈沖激光并轉換為熱，通過熱彈性膨脹產生聲波。利用寬頻超聲換能器對這些聲波進行檢測，根據聲波到達時間即可構建光聲圖像。與光子相比，聲子在生物組織中的散射更小，因此光聲成像具有高組織對比度、高空間分辨率和深層成像的優勢。與傳統的近紅外一區(NIR-1,600-900 nm)光聲成像相比，近紅外二區(NIR-Il,900-1700nm)光聲表現出更高的穿透能力、更低的組織吸收和散射。
近紅外一區&近紅外二區小動物全身3D光聲成像系統采用獨立外置高能量Nd:YAG和 OPO 可調式激光器，提供650-2300 nm連續脈沖激光激發, 可實現近紅外一區和近紅外二區小動物全身3D光聲成像效果,該系統可對活體體內的生物納米材料進行二維和三維成像并獲取定性及定量數據,可以無標記地對血管形態的高分辨成像、對不同組織的成分進行高特異性的功能檢測，實現了從細胞到組織結構的多尺度示蹤及功能成像，已在眾多生物醫學領域有重要的應用價值，如分子探針、生物納米材料、心血管疾?。ㄑ苌伞⑿募⊙?、血栓、心梗等）、血紅蛋白監測、腫瘤的早期檢測和療效監測、前哨淋巴結監測、腦成像和腦功能監測等前沿性研究。
產品特點
成像波長660-1064 nm /650-2300 nm，實現近紅外一區/二區光聲成像
EKSPLA高能量泵浦、OPO激光器
3D x-y-z 等方向性分辨率 200 mm
市場上光學吸收對比度：dma~0.03/cm （1pmole 的 ICG）
成像深度 ≥45 mm
成像視野 40 mm′40 mm′40 mm
應用領域
小動物全身光聲成像系統具有高安全性、高分辨率以及實時成像等優點，能夠提供生物組織結構、功能、代謝等方面的重要信息。在分子探針、生物納米材料、心血管疾病(血管生成、心肌炎、血栓、心梗等)、血紅蛋白監測、腫瘤的早期監測、前哨淋巴結監測、腦成像及腦功能監測等領域得到了廣泛的研究。
腫瘤：
全身及局部腫瘤
前哨淋巴結
腫瘤形態
腫瘤灌注
血氧飽和度
心血管疾?。?/p>
血管生成
血管粥樣硬化
心肌梗死
生物納米材料：
納米材料生物分布
藥代動力學研究
內源性造影劑
腦部：
腦成像
血腦屏障研究
解剖學：
心、肝、腎、脾、胃、腸
應用展示

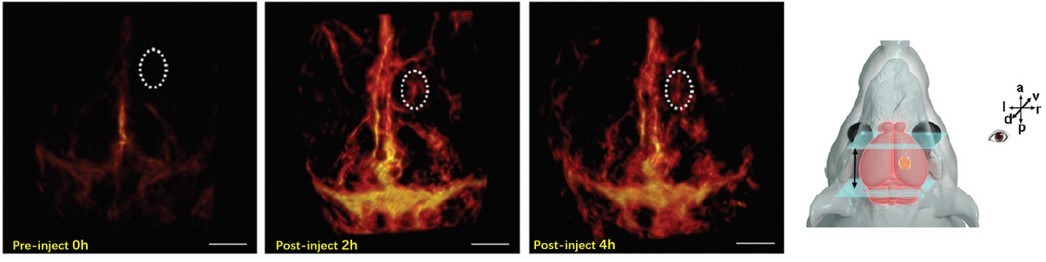

有標記光聲成像—生物納米探針腦內原位腫瘤成像
采用靶向多肽修飾CuS納米探針近紅外二區1064nm特異性靶向顱骨下的腦內原位腫瘤成像，腫瘤部位光聲信號較強，是一種可有效用于診斷的光聲造影劑。

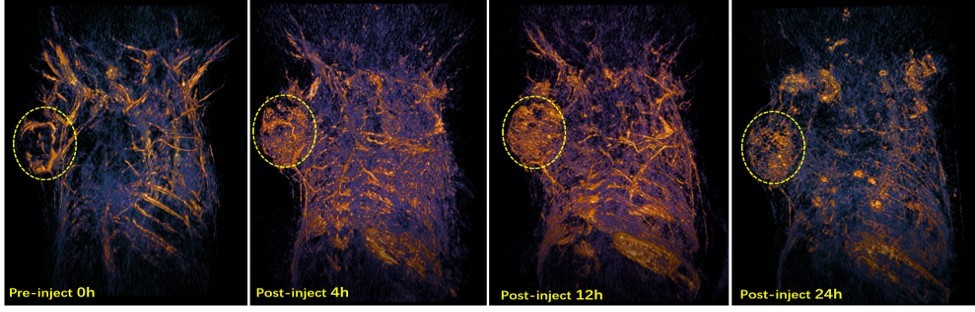

有標記光聲成像—生物納米探針腫瘤成像
采用有機近紅外二區光敏劑靶向腫瘤探針1064nm靶向皮下腫瘤成像，可輔助臨床前腫瘤疾病診療。

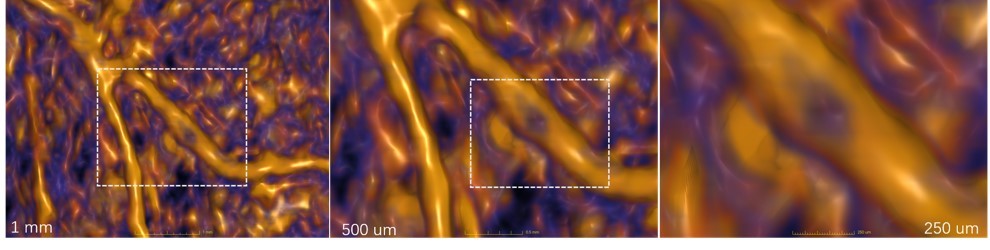

無標記光聲成像——微觀血管結構成像
血紅蛋白微觀血管成像，可觀察血腫病變和血腫周圍區域可能的病變及斑塊，來檢測心血管疾病，如動脈粥樣硬化、心肌炎、血栓、心梗等。

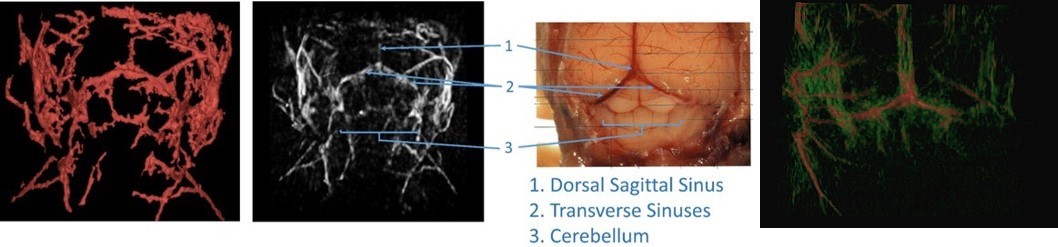

無標記光聲成像——腦部血管成像
可通過腦部血管血紅蛋白成像，來檢測腦腫瘤和外傷性腦損傷(腦外傷)，及腦血管滲漏的監測和療效評價，如腦淀粉樣血管病，腦中風等。
無標記光聲成像——靜脈/動脈成像
血紅蛋白造影，多功能地呈現良好的解剖特征。如圖所示為小鼠臟器、骨骼、淺表血管及腎臟血管成像。

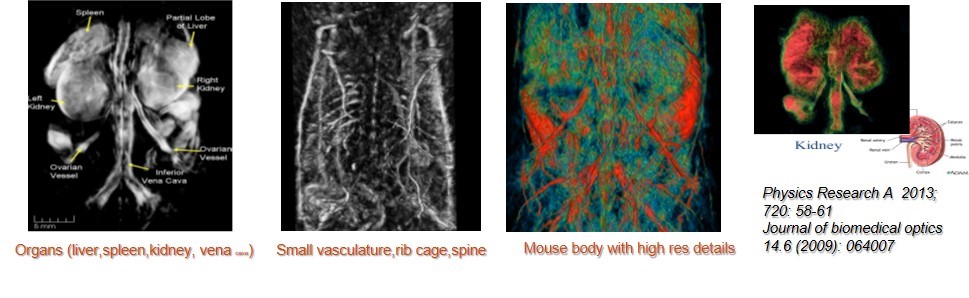

無標記光聲成像——臟器及淺表血管成像
血紅蛋白造影，多功能地呈現良好的解剖特征。如圖所示為小鼠臟器、骨骼、淺表血管及腎臟血管成像。
