Bruker SkyScan 小動物高分辨micro-CT
先進的1600萬像素的sCMOS X射線探測器
空間分辨率極高：高掃描分辨率（軟件）：2.8微米，高空間分辨率（10%MTF）：5-6微米
掃描空間大：直徑75mm，長度可達310mm
全新的CleanImage掃描模式從一開始即能顯著減少典型的CT偽影，生成高質量影像
低劑量成像：通過屏幕上的集成劑量計實時顯示累積劑量或劑量率
詳情
產品原理
電子計算機斷層掃描（Computed Tomography，CT）
小動物CT是用X射線束對生物體某部位一定厚度的層面進行掃描，根據不同組織對X線的吸收與透過率的不同，由探測器接收透過該層面的X射線，轉變?yōu)榭梢姽夂?，由光電轉換變?yōu)殡娦盘枺俳?jīng)模擬/數字轉換器轉為數字，輸入計算機處理。計算機對數據進行處理后，就可攝下生物體被檢查部位的斷面或立體的圖像，尤其適合于對骨骼等部位進行成像。
產品概況
X射線微型計算機斷層掃描系統（μCT）是一種先進的掃描方法，可以獲得任何材料、任何形狀、任何尺寸的樣本（包括小型實驗動物）的三維影像，同時幾乎無需樣本制備操作。

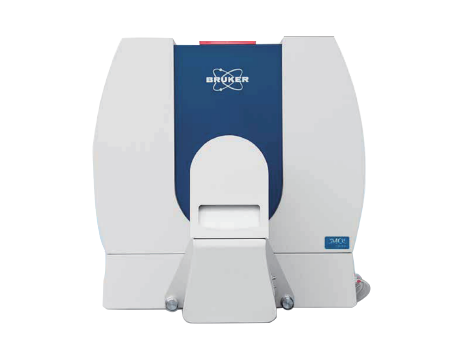

德國布魯克（Bruker）是micro-CT領域的先鋒，通過提供無與倫比的活體三維X射線微型計算機斷層掃描設備——臺式SKYSCAN 1276 CMOS高分辨率活體micro-CT，使這項技術更易用和更普遍。僅需單次掃描即可無損顯示您的動物或樣本的完整內部三維結構。
產品特點
SkyScan 1276 CMOS技術特點：
先進的1600萬像素（4096×4096）的sCMOS X射線探測器提供高對比度的影像，具有優異的分辨率；
空間分辨率：最高掃描分辨率（軟件）：2.8μm，最高空間分辨率（10%MTF）：5-6μm，掃描分辨率連續可調；
掃描空間：直徑75mm，長度可達310mm；
得益于擴大的探測器視野和增強的X射線靈敏度，掃描時間縮短最多2倍；
每個切片具有高達11200×11200像素的超高原始分辨率，支持放大顯示三維容積的任何部分，而無需重新掃描樣本；
全新的CleanImage掃描模式從一開始即能顯著減少典型的CT偽影，生成高質量影像，無需進行繁瑣的后驗校正；
具有前瞻性、回顧性和基于影像的心跳門控和呼吸門控；
配備不同尺寸、易于交換的多模態動物裝載盒，可用于多個Bruker活體成像設備，收集多模態信息；
采用全集成設計的生理監測系統：實時運動監測（500萬彩色攝像頭），心電圖、呼吸檢測、溫度穩定，所有信號進行16位數字化，速度高達120個樣本/秒；
低劑量成像：通過屏幕上的集成劑量計實時顯示累積劑量或劑量率，可以輕松跟蹤給予動物的X射線劑量，平均劑量小于10mGy；
具備多種掃描方式：步進式、連續機架式、螺旋掃描式；
直觀、簡單、強大的3D.SUITE軟件包括三維檢查、可視化和分析所需的所有高級軟件功能；NRECON重建軟件，可以輕松地將二維投影影像轉換為三維影像；
安裝方便，無需水冷機組或額外的壓縮機，工業級密封X射線源無需維護；
輻射安全：儀器表面任何位置：<1μSv/h。
應用展示
1、骨骼研究
Skyscan具有在大視野下進行高分辨率成像的功能，可實現動物整只的成像，而高達nm-μm級別的分辨率更可清晰成像骨小梁、骨皮質等結構，滿足不同用戶多方面的需求。
藥物對骨流失和骨分化的研究
破骨細胞的分化和骨吸收的抑制是絕經期骨流失的一種治療方案。OVX鼠是骨再建的模型。此研究發現Rhus javanica (R. javanica) 鹽膚木提取物水提取物aeGr和醇提取物eeGr 能夠通過抑制破骨細胞的分化和骨流失來激活骨再建。

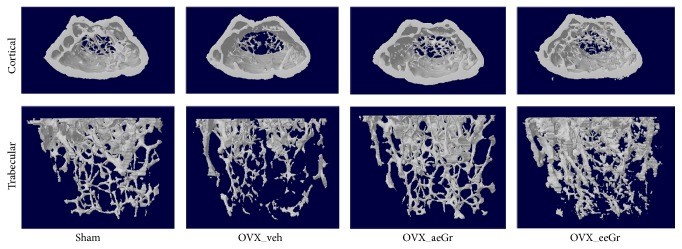

eGr治療對卵巢切除小鼠股骨微結構的影響(100?mg/kg body weight/day).代表性股骨遠端的μCT圖像在卵巢切除組和aeGr 和eeGr給藥組中的差別：
2、肺部研究
利用micro-CT進行結構造影，可追蹤腫瘤的發生和發展。Skyscan低劑量、快速掃描的特性，可在一天內多次掃描動物。不僅不會影響動物，更不會影響腫瘤本身的發展。獲得最真實的研究結果。
肺癌血管生成的研究
肺癌患者通常會在比較晚期才能確診，預后還非常困難，5年存活率也低于15%。腫瘤通?？梢栽跊]有血管供給的情況下長到2mm，血管新生不僅提供腫瘤繼續生長所需要的條件，還能提供轉移的的途徑。因此抑制腫瘤血管新生一直是抗腫瘤的治療方案之一。在實體瘤中的血管新生是預測疾病嚴重程度和病人存活度的主要因素。腫瘤周邊的高度血管分布伴隨著腫瘤的進展。micro-CT的誕生可以克服很多其他技術的缺陷，能夠定量的在三維空間上評價整個樣品的血管網絡。當前的研究可以評估在肺癌血管新生中使用micro-CT的可行性。用micro-CT 數據和免疫組化數據進行比較，并且定量評估bevacizumab在肺癌的小鼠模型中抗血管新生的效果。

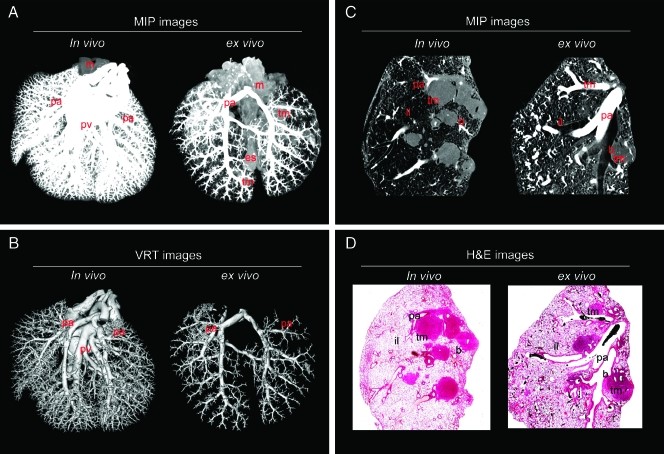

Microfil注射后小鼠肺部的體內和體外micro-CT免疫組化成像：

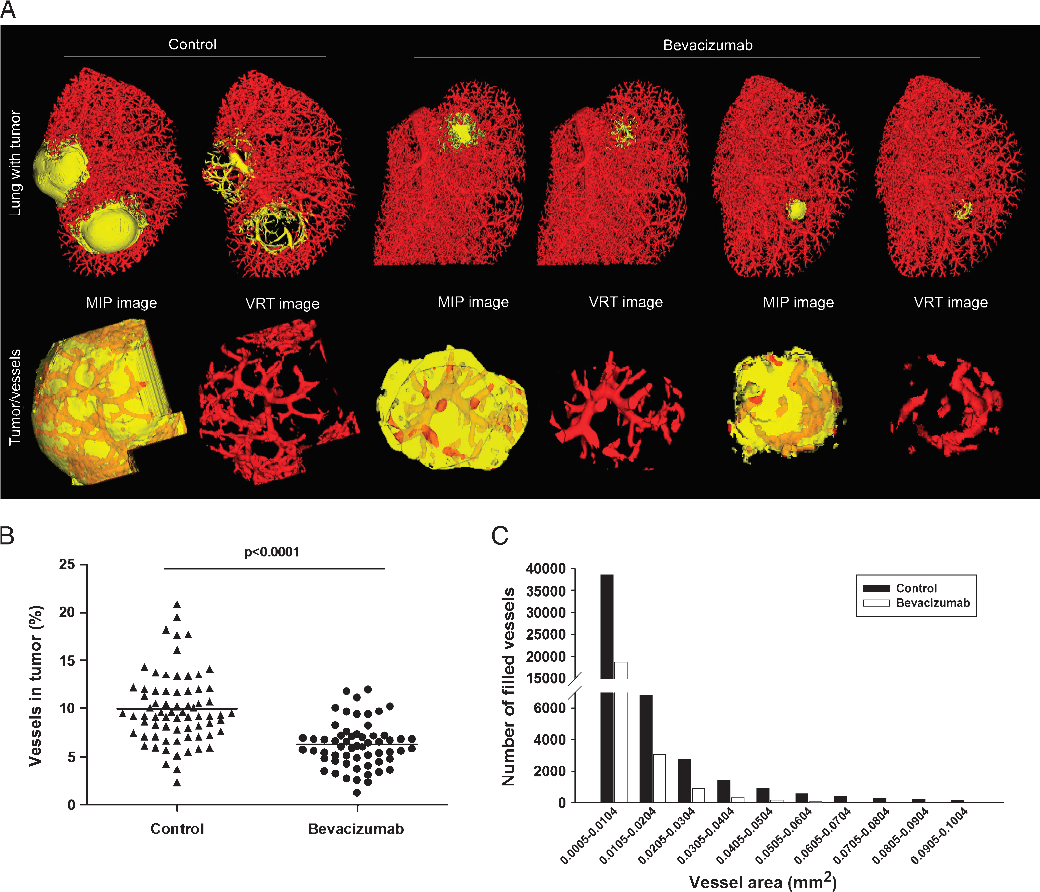

位點轉移性治療后腫瘤血管新生測量：
3、心血管研究
隨著造影劑及心跳門控技術的發展， micro-CT成為臨床前活體動物心臟研究的有利手段之一。micro-CT可以在相對短時間內獲得心腔高分辨率的三維圖像，可以對心臟的形態學和整體心室收縮指數進行量化，如心搏量體積、射血分?jǐn)?shù)，心臟輸出量等。收縮功能異常常見于心血管疾病中，尤其在早期臨床表現中，而舒張功能的改善與生存時間的延長有關，因此，使用micro-CT評價舒張和收縮功能的評估是至關重要的，對心肺疾病的診斷、預后具有重要意義。

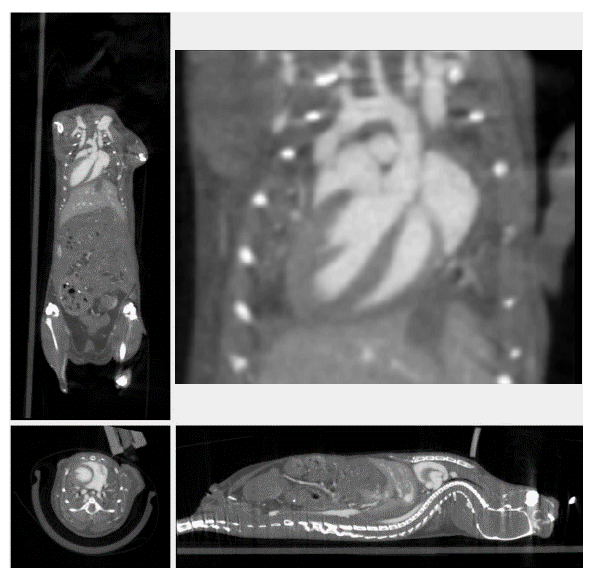

心臟門控成像
通過造影劑進行心臟結構成像和生理機能的監測。對心肌肥大，心律不齊和心臟射血分?jǐn)?shù)進行測定。
心梗模型研究
隨著干細胞技術的發展，用干細胞移植來進行心肌梗死治療成為比較有前景的治療方法之一。移植細胞的存活和功能依賴于新組織的血管形成。應用micro-CT可以對移植后的血管進行三維成像，發現移植體可以產生血管新生反應和冠狀動脈重塑來灌注新的移植體。

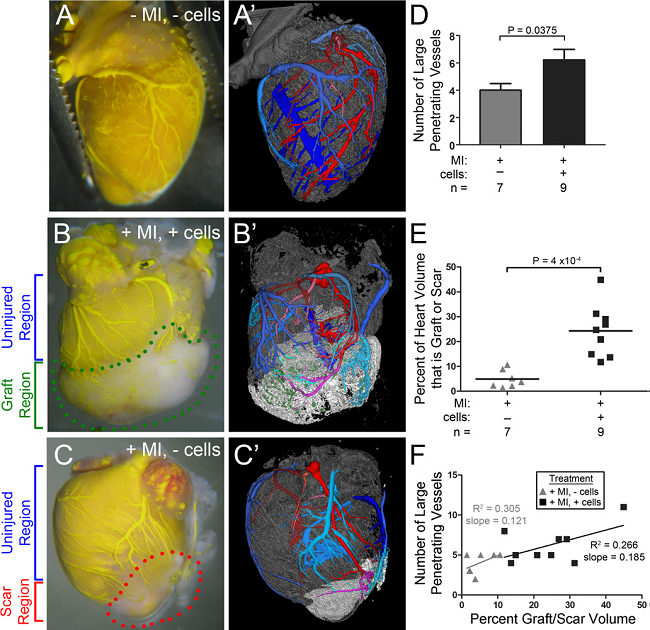

冠狀網絡在移植組織和傷痕組織中的成像：
動脈為紅色, 靜脈為藍色, 無法確定的為綠色，心肌組織中左側冠狀血管為黃色，移植體和傷痕組織中的為桔黃色。左側冠狀血管在移植和心梗的心肌組織中分支更為復雜。
4、脂肪代謝研究
肥胖引起的脂過剩是引起胰島素耐受，二型糖尿病的主要因素，也成為全球的主要問題。伴隨脂細胞產生因子如脂肪酸，甘油，激素和促炎細胞因子引起的肥胖引起的胰島素耐受機制還不太明確。應用micro-CT 對活體脂肪進行成像和定量是研究肥胖機制的有利工具。

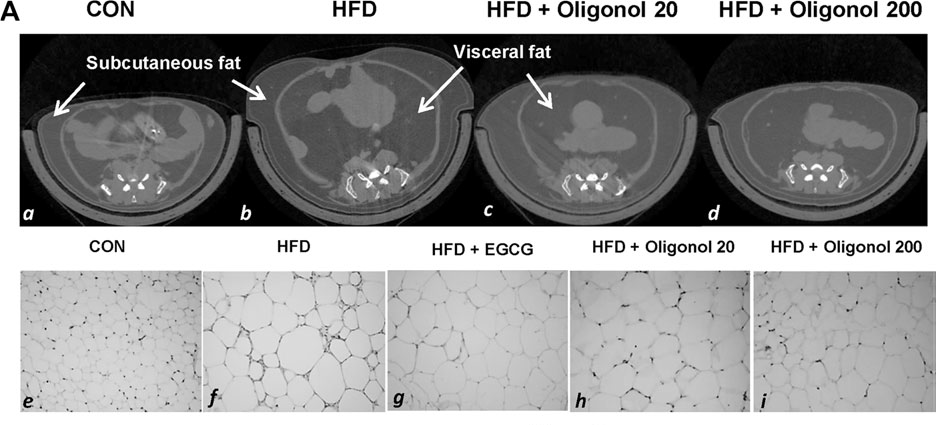

對照組、高熱量飲食、高熱量飲食加荔枝酚飲食組的micro-CT成像 。脂肪墊中脂肪細胞進行HE染色。箭頭指示的皮下和內臟脂肪區域。
5、牙科研究
研究人類牙齒內部結構進行教學對于臨床治療非常重要。Micro-CT 可以無侵入的對牙的三維結構進行分析。

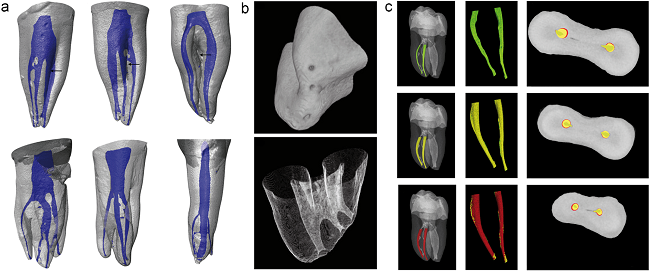

人牙根管的 3D micro-CT成像。6個下頜前臼齒多根管3D模型，綠色為根管原來的結構大小，黃色和紅色分別為不同制備后擴大的根管結構大小。
