CQ1 雙轉盤共聚焦高內涵分析系統
雙轉盤共聚焦實現超高分辨率成像
溫度/氣體控制實現長時間培養及延時成像
自動化高內涵篩選分析
機器自學習/深度學習功能
詳情

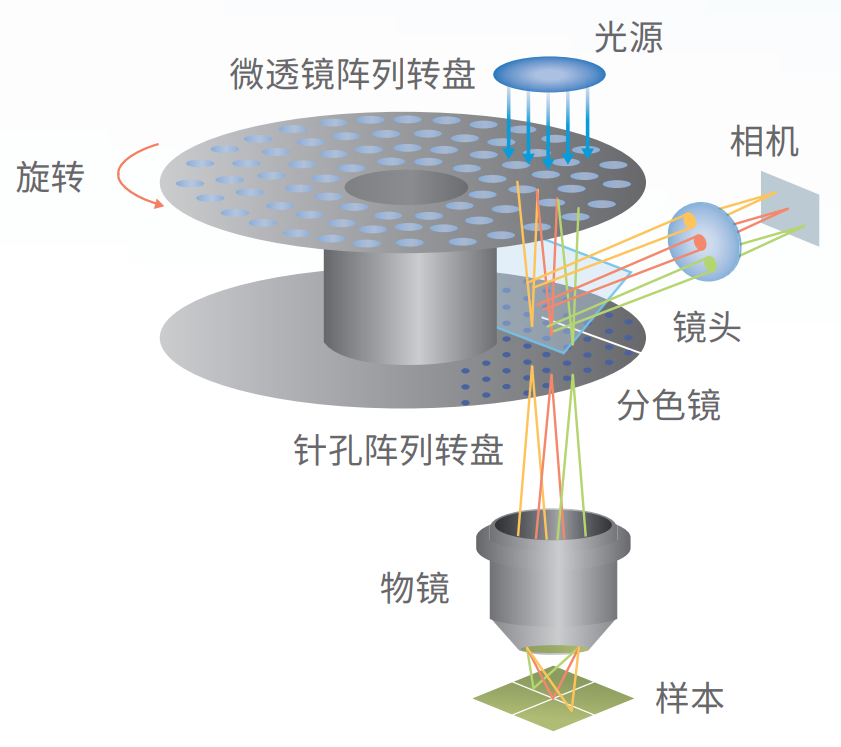

1、雙轉盤共聚焦原理
寬視野的共聚焦微透鏡增強Nipkow雙轉盤
采用橫河電機（Yokogawa）專有的多點掃描方法，Nipkow雙轉盤由一個包含約20000個針孔的Nipkow旋轉盤和一個包含相同數量的微透鏡的輔助旋轉盤（用于將激發激光聚焦到每個相應的針孔中）組成，兩個轉盤機械固定在電機上，并快速旋轉，可以對樣本上的激發光進行高速光柵掃描。針孔和微透鏡按照我們的專有設計布置在每個磁盤上，以優化光柵掃描。多光束掃描不僅提高了掃描速度，而且還顯著降低了光漂白和光毒性，因為多光束激發只需要樣品上的低水平激光功率即可完全激發熒光。
2、產品概況

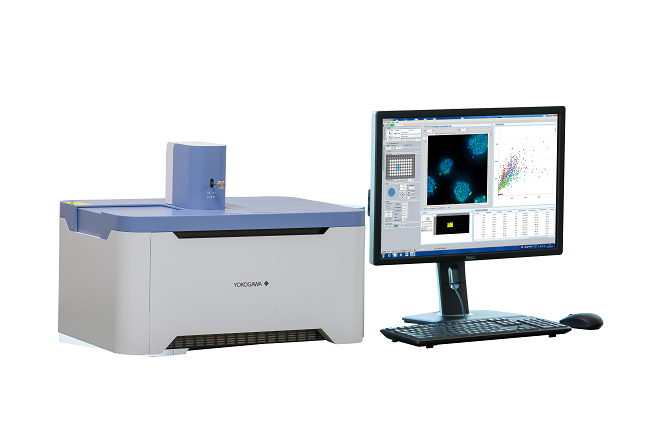

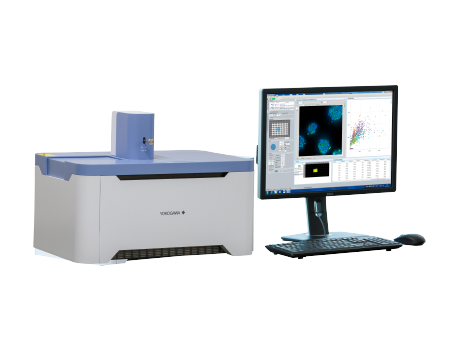

CQ1 雙轉盤共聚焦高內涵分析系統是Yokogawa公司2014年研發的一款超快速、穩定、靈活、模塊化的共聚焦成像系統，采用其最新一代微透鏡雙轉盤共聚焦模塊，由20000個微透鏡組成的增強型微透鏡雙轉盤技術，提供高分辨率圖像，同時整合強大的分析功能軟件，是一款成像靈敏、分析強大、價格適中的高內涵成像分析儀。
CQ1可以實現活細胞和細胞群體的高清3D成像、目標識別及快速定量分析。圖像與數據相關聯，可以深化實驗結果解讀，提升數據的可靠性。其獨特的成像技術減少了對細胞的光毒性，溫控成像艙室如同細胞培養箱，因此可支持活細胞的延時成像。CQ1有多種配置供選擇，并支持智能整合從而實現全自動成像分析，是藥物篩選、細胞分析及類器官研究的理想選擇！
3、產品特點
1、可測量細胞球、克隆和組織切片
與流式細胞儀不同，無需細胞剝離等預處理即可檢測培養皿中的細胞
得益于轉盤共聚焦技術，可快速、溫和地獲取3D圖像
支持4色激發光和10色發射光；支持明場/相差成像
帶有豐富的特征提取功能，便于進行復雜的細胞分析
寬視野和拼圖功能可輕松對大樣本進行成像
2、支持延時和活細胞分析
高精度的培養箱和共聚焦的低光毒性使延時和活細胞分析成為可能。
最大20fps選項，可實現快速延時攝影。
3、強大的高內涵分析系統 CellPathfinder
具有適用于各種應用的預設分析菜單
具有顯示分析結果的靈活圖形功能
圖表和對象圖像機器學習之間有直接聯系
4、提供類似流式細胞術的分析功能
圖像采集同時進行分析（實時分析）
模塊化應用分析
分析數據可追溯至原始圖像，數據圖像互相印證
多合一系統，操作簡便
5、開放式平臺
可作為圖像采集或分析設備擴展為整合檢測系統
可輸出第三方數據分析軟件可讀的FCS/CSV/ICE數據格式
可連接機械臂實現全自動成像分析
適用多種細胞培養和樣本容器
6、小巧輕便的臺式設備，無需暗房
4、廣泛的應用領域
典型的應用領域包括：
細胞生物學研究
類器官研究
神經生物學研究
干細胞研究
藥物篩選
應用展示
1、細胞球的3D成像和分析
CQ1是簡單易用的3D檢測系統，提供簡單的細胞識別、克隆計數和復雜的克隆特性分析，包括全孔成像和定量分析。

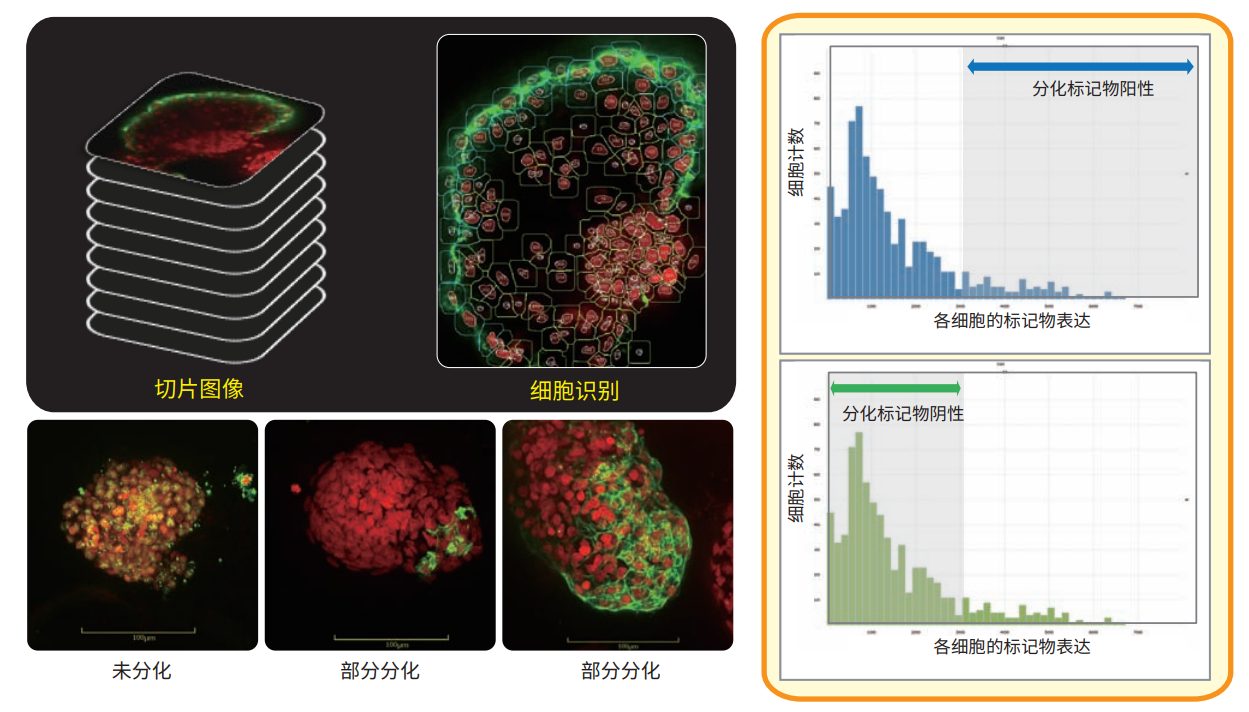

應用1：質量分析：誘導分化。聚合細胞圖像以切片形式拍攝并以3D呈現。
軟件模板：使用“細胞球結構”，對細胞球等聚合細胞進行逐個細胞檢測，通過圖像分析量化標記物表達水平及單個細胞的空間信息。
應用包括：細胞球、分化等。

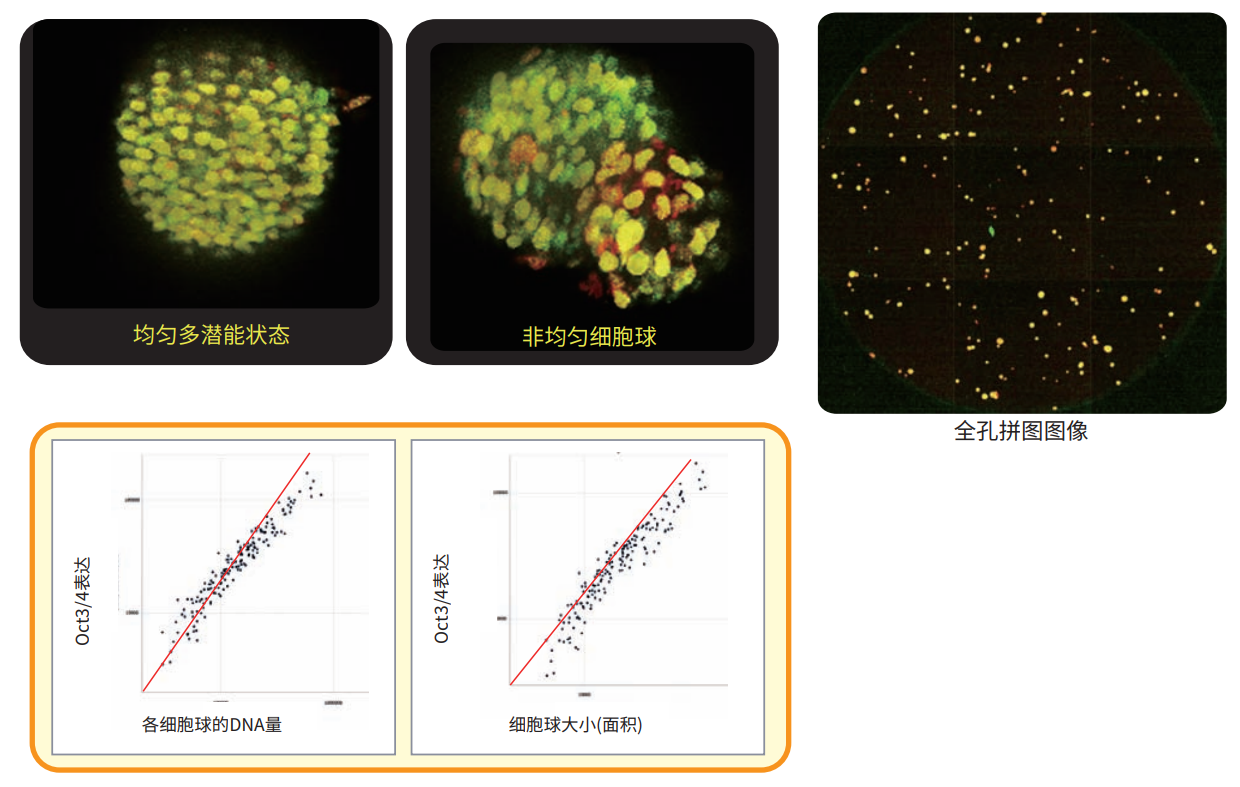

應用2：質量控制：人iPSC細胞球成像和檢測。細胞球形狀和多潛能標記物表達水平是評價人iPSC細胞球多潛能狀態質量的合適指標。
軟件模板：使用“克隆檢測”，對細胞球等聚合細胞進行逐個細胞檢測，可進行克隆生長的評估和分化狀態。
應用包括：克隆生長評估、分化等。
2、支持各種高內涵分析
CQ1的高質量共聚焦圖像支持多種類型的圖像分析。形態學、顆粒分析和其他需要高分辨率圖像的高內涵分析。

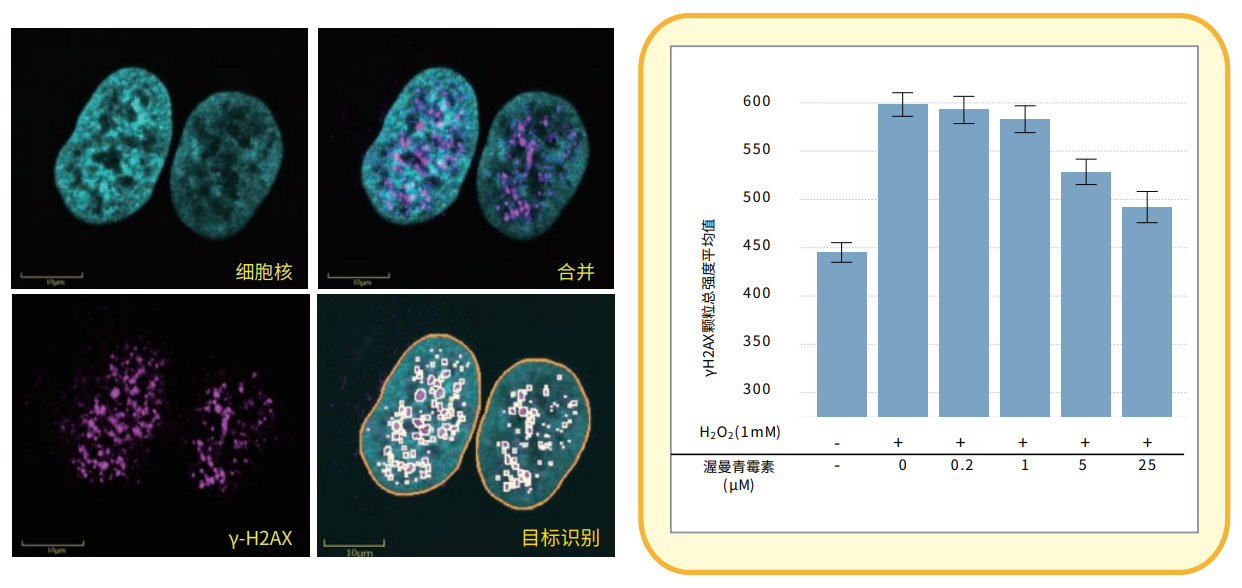

應用1：高內涵分析：γ-H2AX焦點形成
組蛋白H2AX Ser139（γ-H2AX）的磷酸化是雙鏈DNA斷裂的重要事項之一。通過結合使用高速共聚焦圖像采集和顆粒分析模板，可以輕松地對γ-H2AX焦點形成進行定量檢測。
軟件模板：使用“細胞核中的點”，可以對細胞質和細胞核中的點進行檢測，通過共聚焦成像精確分離單個點。
應用包括：FISH、GPCR等。

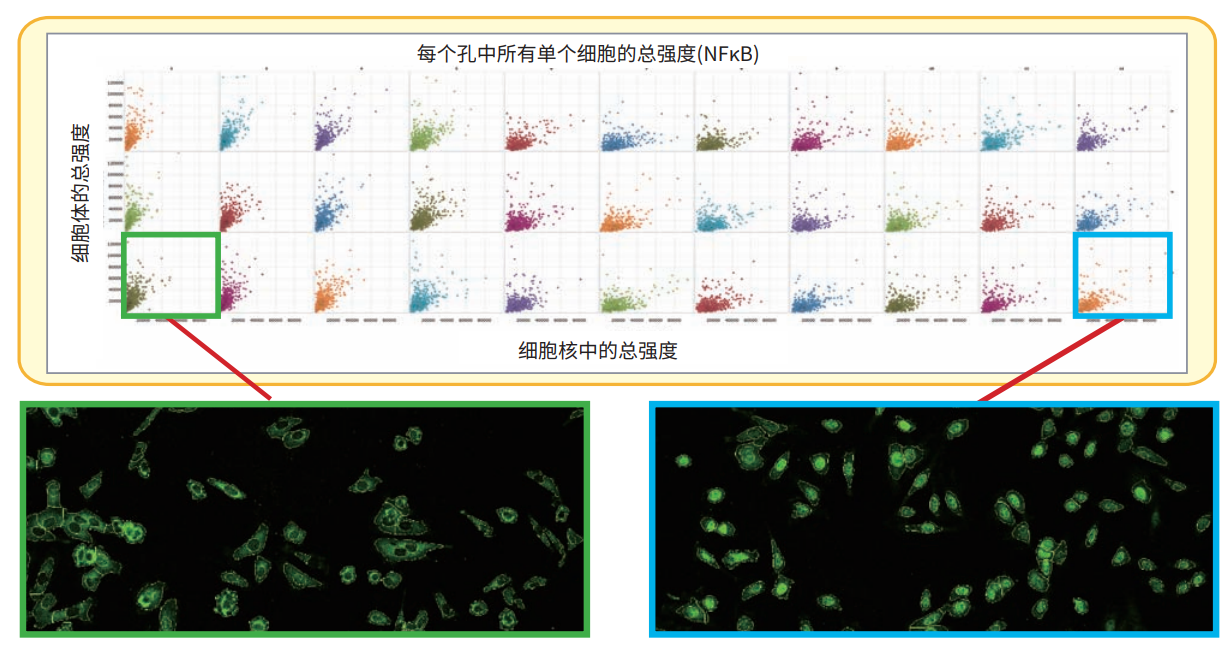

應用2：核轉移
NFκB是著名的DNA轉錄因子之一。NFκB在調節免疫反應和炎癥中起關鍵作用，作為腫瘤治療和抗炎藥物靶點備受關注。NFκB與IκB均位于細胞質中，IκB是抑制蛋白。一旦信號通路通過細胞膜受體被細胞因子刺激激活，會將IκB從NFκB中分離并激活NFκB。然后NFκB易位到細胞核中以結合特定的DNA序列，從而誘發炎癥。細胞核和細胞內的NFκB水平表明細胞質和細胞核之間的蛋白質水平。
軟件模板：使用“細胞核和細胞質”，可通過共聚焦成像精確分離定位。
應用包括：核轉移、細胞膜易位等。
3、支持延時成像和分析
CQ1使細胞在培養箱中更舒適，可實時觀察細胞的反應。通過低光毒性和光漂白實現活細胞的延時成像，從而了解活細胞。

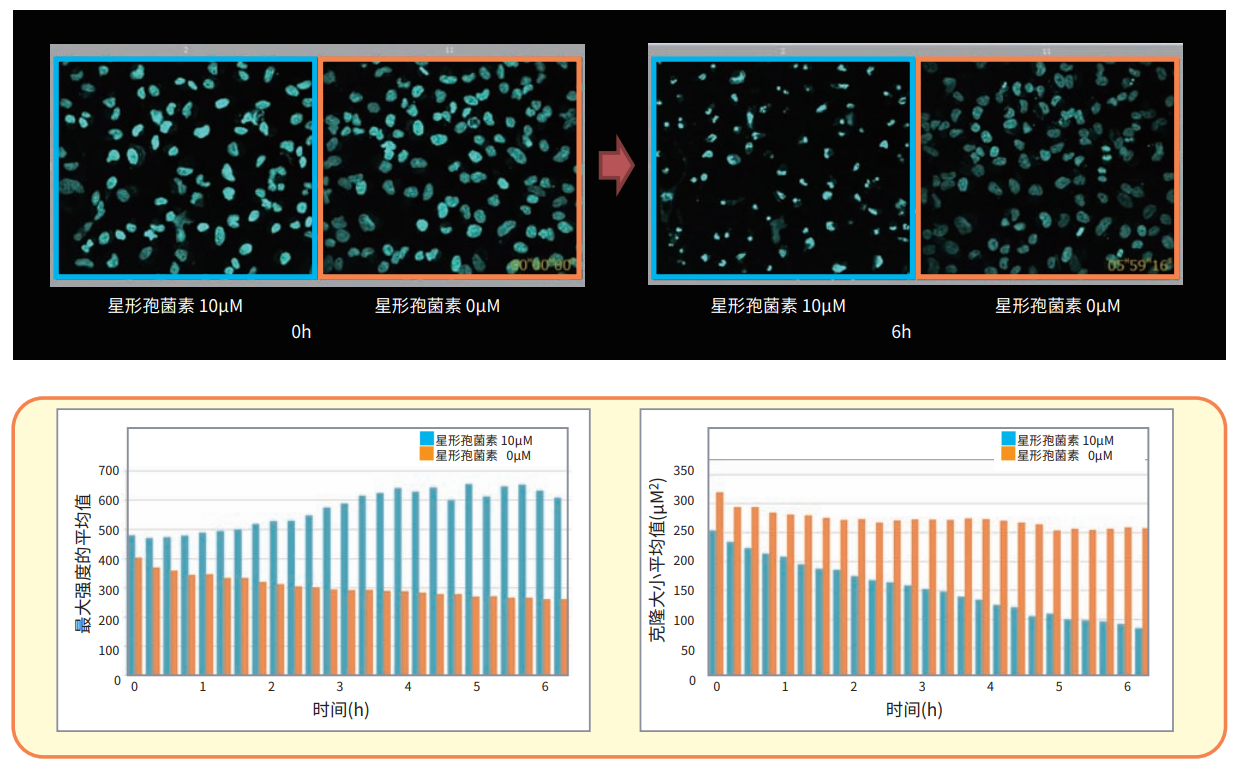

應用1：延時分析細胞凋亡
按10,000個細胞/孔將HeLa細胞鋪板到96孔微孔板中。使用Hoechst33342（1μg/ml，30 min，37℃）染色并通過十字孢堿（星形孢菌素）（0-10 μM）處理，每15分鐘拍攝一次圖像。 在十字孢堿10μM處理下識別細胞核的DNA片段化區域。
軟件模板：使用“細胞核”，可對細胞核的體積、強度和形態進行檢測。
應用包括：細胞周期、細胞凋亡等。

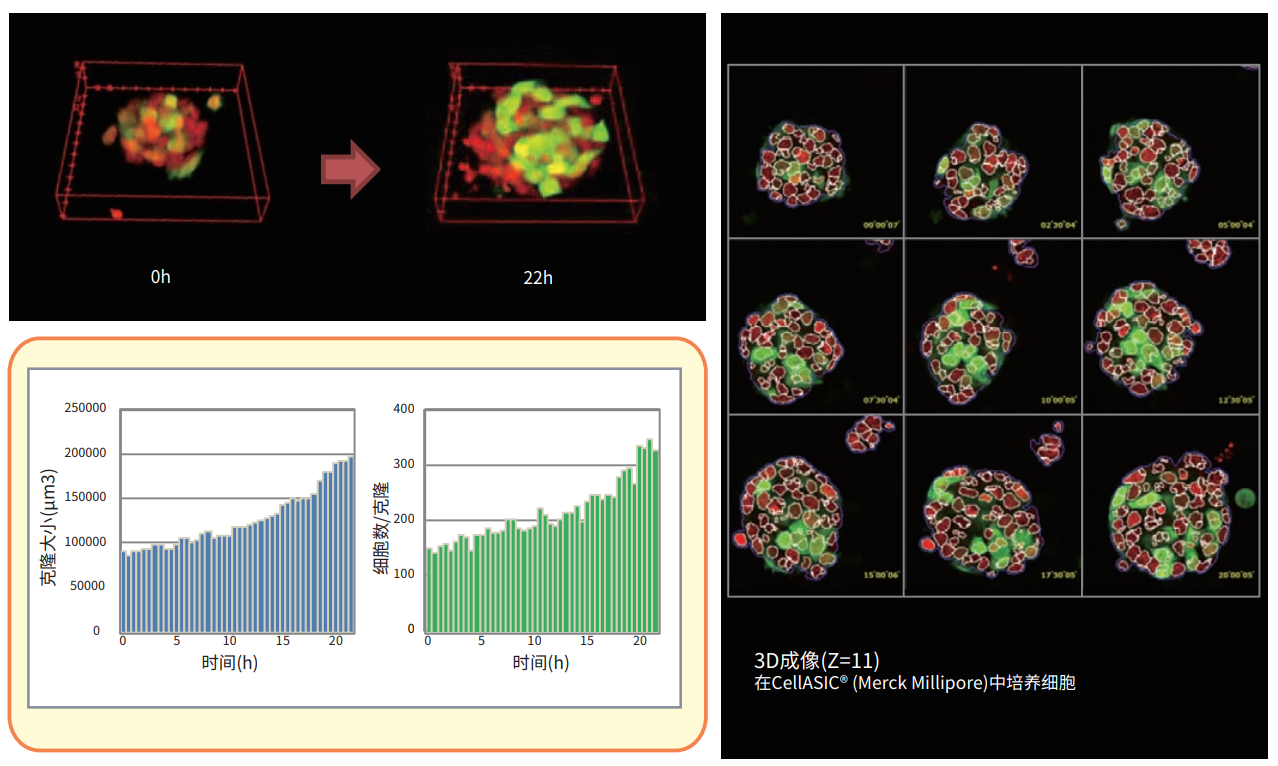

應用2：延時分析ESC克隆
CQ1可以進行低光毒性的圖像采集，通過對克隆大小和單個細胞的延時分析，可以監測克隆的形成狀態。
軟件模板：使用“克隆檢測”，通過時間進程檢測可以監測細胞克隆的生長。
應用包括：細胞克隆生長、分化等。
4、循環腫瘤細胞檢測

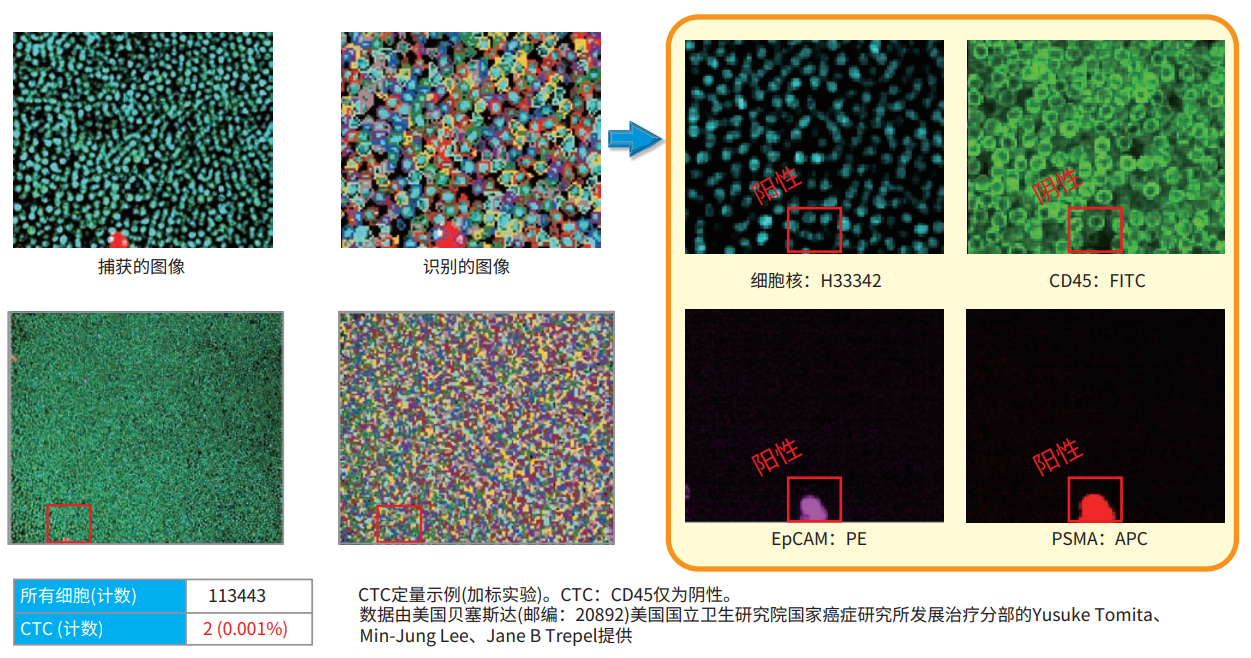

腫瘤細胞通常通過血液和淋巴液轉移，運用CTC檢測方法，可以更早的發現癌癥的復發和轉移。在10毫升癌癥患者血液中有超過1*10^6 個血細胞，其中僅含有不到100個CTC。流式細胞儀會將CTC檢測為干擾，因而難以將其用于CTC檢測，而通過CQ1卻可以輕松檢測稀有的CTC。如下圖CTC定量示例，僅CD45為陰性時可判斷為CTC。
軟件模板：使用“CTC”，可以檢測細胞的多個標記物，不僅可以檢測CTC，還可以檢測其他特異性標記物。
5、細胞周期分析

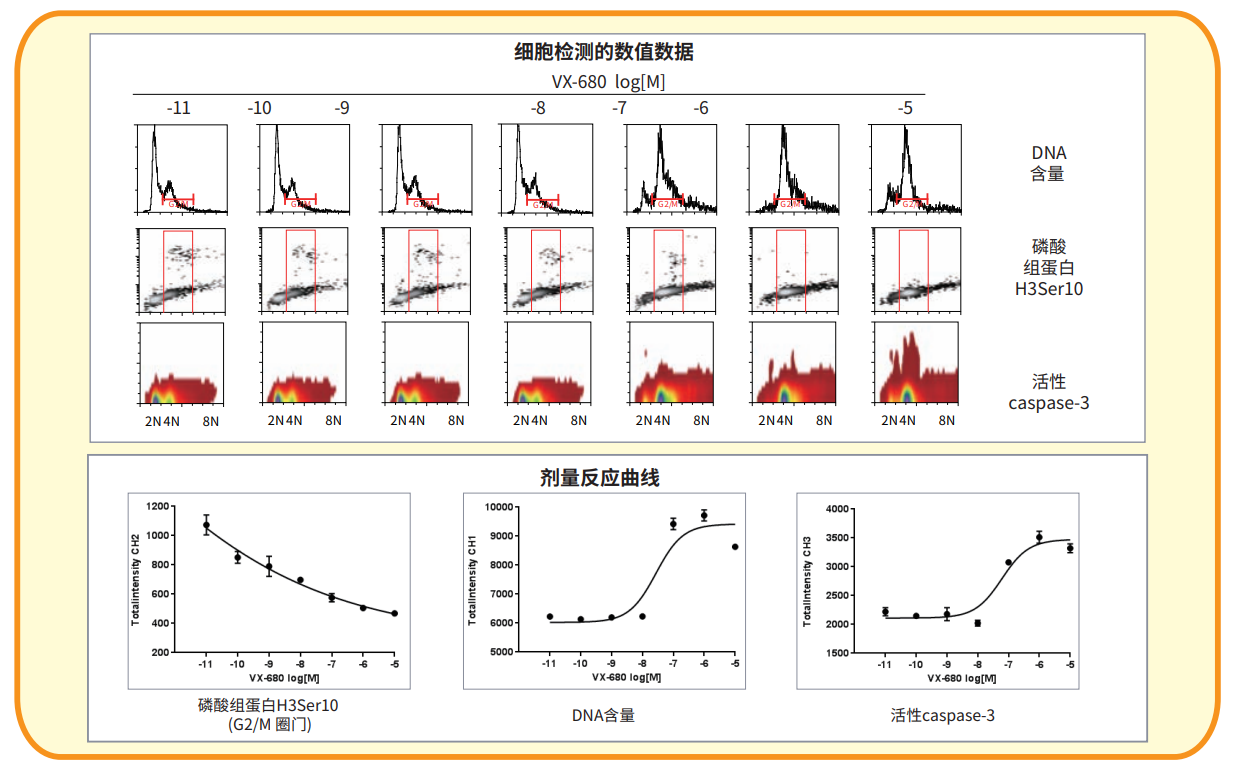

利用CQ1的多色通道功能進行與H3Ser10P免疫熒光相關的細胞周期分析。組蛋白分子在細胞周期進程中被磷酸化， 組蛋白H3的第10個絲氨酸的磷酸化是G2晚期到M進程的特征之一。
軟件模板：使用“細胞周期”，可以通過檢測細胞周期來驗證藥物治療的效率。雖然通過流式細胞儀可以實現，但CQ1可以分析更多高內涵分析的典型參數。
